Газоаналізатор ІКТС-11У
Кисневомір стаціонарний ІКТС-11У випускається у формі комплексу.
Представляє собою зонд для відбору газової проби, який встановлюється на газоході.
Датчик розміщений у камері на фланці. Розміщується за межами газоходу.
Під час замовлення потрібно поєднати довжину частини зонда, що занурюється, а також його матеріал.
На сайті виробника http://ecomer.com.ua описані взможні місця встановлення на об'єкті.

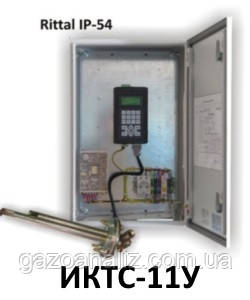

Шафа Rittal слугує як сховище для блока вимірювань зі ступенем захисту IP54 та параметрами 380 х 600 х 210 мм, що стосується габаритних розмірів.
Системи підігрівання та кондиціювання є опціональними пристроями та встановлюються в разі потреби.
Конструктивні особливості
Зонд встановлюється слідом за пароперегрівачем і має конструкцію, яка допомагає йому бути зручно змонтованим.
Вплив підсосів на правильну роботу приладу мінімальний, оскільки всі дії здійснюються за впливу високих температур приблизно 1000 °C.
Також треба зазначити низку визначальних чинників експлуатації стаціонарного киснемера:
- раз на рік здійснюється поверка та калібрування приладу;
- лише 10 хвилин потрібно на прогрівання приладу;
- мінімальний час встановлення показань Т90 становить 10 сек;
- прилад може працювати з різним паливом — мазутом, газом, вугіллям, яке вживається в котлі або ТСУ;
- АСУ ТП підприємства може безболісно інтегрувати до свого складу цей прилад;
- через простоту та надійність конструкції приладу не потрібно викликати майстра під час кожної заміни датчиків і
- встановлення приладу;
- температура газів, що піддаються аналізу, становить до 1000 °C;
- середній термін експлуатації датчиків становить 5 років.
Газоаналізатор стаціонарний киснемер також має такі вихідні сигнали:
- сигнал інтерфейсу RS 485, який у цифровому вигляді здійснює віддалений зв'язок приладу з ПК;
- сигнал каналу О2 за струмом, який має рівень 0-5 мА (4-20 мА) — застосовується в разі потреби;
- вихідний РК сигнал, наявний у модулі оброблення.
Прилад може бути суцільним блоком із габаритами 200 х 150 х 180 мм. Поворотний кут вимірювального модуля може варіюватися в діапазоні 360° щодо зонда. Це підвищує компактність і зручність приладу в роботі.
Метрологічні характеристики ІКТС-11У
Вимірюваний газ |
Діапазон вимірювань |
Межа основної допускної похибки |
||
Об'ємна частка |
Масова концентрація |
абсолютна |
відносна |
|
O2 |
0 - 5 % (об.) |
|
± 0,125% об. |
- |
св. 5 - 21 % (об.) |
|
- |
± 2,5 % |
Основні | |
---|---|
Висота | 600 мм |
Виробник | Днепраналитприбор |
Тип | Промисловий |
Ширина | 210 мм |
Вага | 21 кг |
Гази, що визначаються | Однокомпонентні |
Країна виробник | Україна |
Форм-фактор | Стаціонарний |
Принцип дії | Електрохімічний |
Довжина | 380 мм |
Користувацькі характеристики | |
Призначення | Аналіз концентрації кисню в димових газах |
- Ціна: 255 000 ₴
