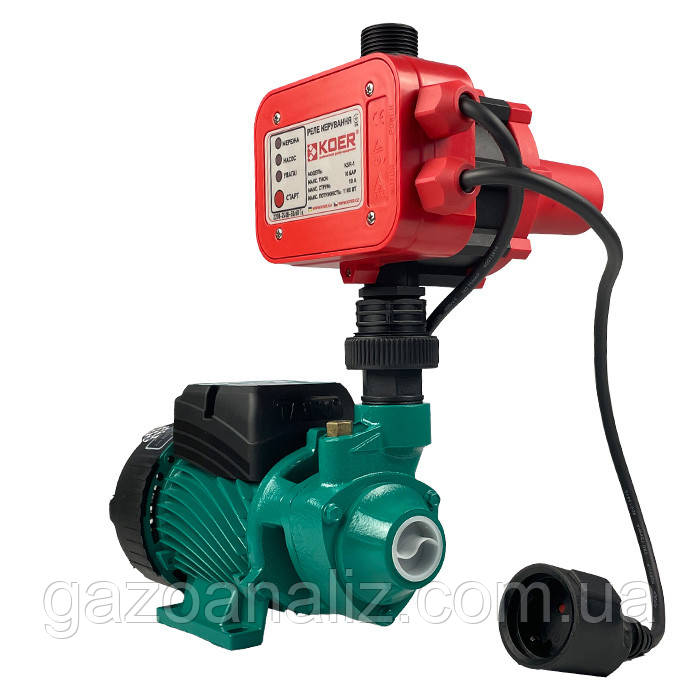

Насосна станція TAIFU QBB-60-KSR-1 з контролером тиску без гідроакумулятора

Насосна станція без гідроакумулятора Taifu QBB 60-KSR-1 з вихровим насосом, контролером тиску, з розеткою

Н = 35 м, Q = 2,4 м³/год. (40 л/хв), Р = 370 Вт, 1” × 1”, p_роб = 1,5 ÷ 3,0 бар

Призначення та сфера застосування

Насосна станція Taifu QBB 60-KSR-1 призначена для подачі чистої води зі свердловин, колодязів та інших джерел.

Особливості насосної станції

Станція змонтована на основі вихрового поверхневого насоса серії QBB-60 і контролера тиску.

Автоматика управління насосом підтримує тиск у системі водопостачання, самостійно включаючись і відключаючись у міру витрати води споживачами.

Для роботи цієї насосної станції гідроакумулятор не потрібний.

Вихровий поверхневий насос QBB-60

• Розрахований для занурення у воду глибину до 8 метрів.
• Має максимальну продуктивність 40 л/хв.
• Максимальний натиск до 35 м
• Потужність 370 Вт
• Поверхневий вихровий насос має чавунний корпус з антикорозійним покриттям.
• Обмотка статора: мідна
• Вал двигуна: нержавіюча сталь
• Розмір патрубків підключення: вхід – 1” × вихід – 1”
• Тип двигуна: закритого типу із вбудованим термозахистом
• Напруга: 220-240 В
• Частота: 50 Гц
• Довжина кабелю: 0,3 м
• Режим роботи: тривалий.

Контролер тиску

Призначення

Електронний контролер тиску Koer KSR-1 застосовується для автоматизації систем побутового водопостачання, автоматично підтримуючи постійні тиск і напір води в системі. Може працювати в системі як з поверхневим, так і занурювальним насосом.

На моделі KOER KSR-1 налаштований робочий тиск в діапазоні 1,5 ÷ 3,0 бар. Електронне реле включає насос під час падіння тиску в системі трубопроводу до 1,5 бар. Вимикає живлення насоса при зниженні протоки води до 0,5 л/хв.

Може встановлюватися безпосередньо на поверхневий насос або між насосом і першим вентилем напірного трубопроводу. При цьому максимальна відстань від контролера до першого вентиля не повинна перевищувати 15 м

Функціонал контролера тиску

• Автоматичне керування включенням та вимкненням електронасоса і, отже, подачею води з постійним тиском та витратою під час роботи електронасоса.
• Повністю замінює традиційну насосну станцію в зборі (гідроакумуляторний бак, реле тиску, п'ятірник, манометр і з'єднувальний шланг).
• Захист від "сухого ходу" - після того, як припиниться надходження води у всмоктувальній магістралі (аварійний витік, закінчилася вода в свердловині і т.д.), контролер через 8 - 10 секунд здійснить зупинку електронасоса.
• Увімкнення насоса при досягненні встановленого рівня тиску
• Вимикання при протоці води менше 0,5 л/хв.
• Мінімальний крок налаштування 0,1 бар
• Без манометру.
• Штатна розетка для підключення насоса до контролера.

Конструкція контролера

• Корпус виконаний з міцного пластику, стійкого до впливу вологи та механічних навантажень.
• Внутрішня електроніка надійно захищена від перепадів напруги.
• Мережевий кабель.
• Діаметр патрубків підключення – 1”
• Підключення пряме.

Технічні умови для насосної станції

• Рідина, що перекачується: чиста вода
• Температура рідини, що перекачується: від + 4 ℃ до + 40 ℃
• Діапазон температур навколишнього середовища: від + 2 ° до + 40 °
• Необхідний захист насоса від впливу довкілля (волога, дощ, низькі температури)
