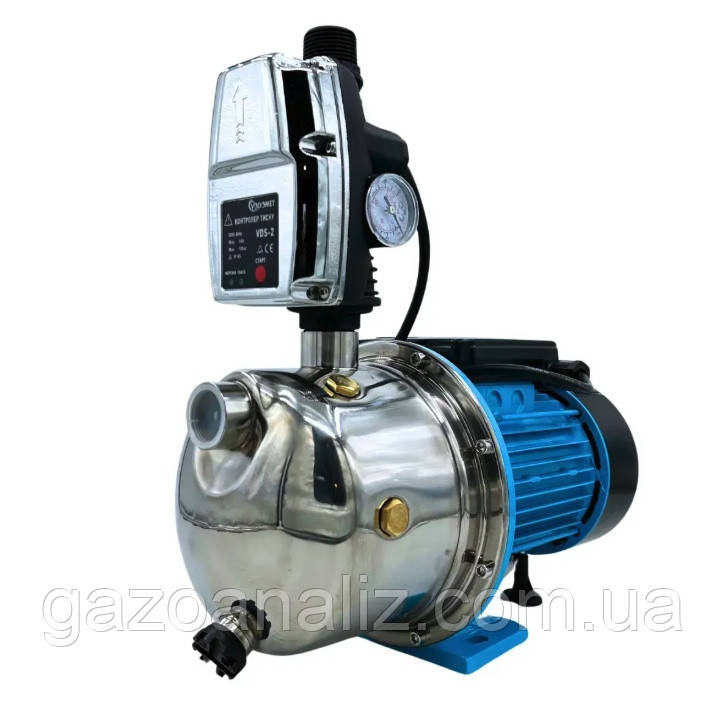

Насосна станція VODOMET JS-100-VDS-2 з контролером тиску без гідроакумулятора

Насосна станція VODOMET JS-100-VDS-2 з контролером тиску з манометром, з самовсмоктувальним насосом (нержавіюча сталь), без гідроакумулятора

Н = 45 м, Q = 3 м³/год. (50 л/хв), Р = 1100 Вт, 1” × 1”, p_роб = 1,2 ÷ 2,2 бар

Призначення та сфера застосування

Насосна станція VODOMET JS-100-VDS-2 призначена для подачі чистої води зі свердловин, колодязів та інших джерел.

Особливості насосної станції

Станція змонтована на основі самовсмоктуючого відцентрового поверхневого насоса серії JS 100 з вбудованим ежектором і контролера тиску.

Автоматика управління насосом підтримує тиск у системі водопостачання, самостійно включаючись і відключаючись у міру витрати води споживачами.

Для роботи цієї насосної станції гідроакумулятор не потрібний.

Поверхневий відцентровий насос JS 100

• Розрахований для занурення у воду глибину до 8 метрів.
• Має максимальну продуктивність 50 л/хв.
• Максимальний натиск до 45 м
• Потужність 1100 Вт
• Поверхневий самовсмоктуючий насос має чавунний корпус з антикорозійним покриттям та кришку насосної камери з нержавіючої сталі.
• Обмотка статора: алюміній
• Вал двигуна: нержавіюча сталь
• Розмір патрубків підключення: вхід – 1” × вихід – 1”
• Тип двигуна: закритого типу із вбудованим термозахистом
• Напруга: 220-240 В
• Частота: 50 Гц
• Довжина кабелю: 0,3 м
• Режим роботи: тривалий.

Контролер тиску

Призначення

Контролер тиску електронний VDS-2 з манометром призначений для підтримки стабільного тиску в системі водопостачання та захисту насоса від "сухого ходу". Контролер запускає насос під час падіння тиску в системі нижче встановленого рівня та відключає його при припиненні водорозбору, що забезпечує ефективну та безпечну роботу без необхідності встановлення гідроакумулятора.

Функціонал контролера тиску

• Захист насосного обладнання від роботи без води (захист від “сухого ходу”)
• Робочий тиск 1,2 ÷ 2,2 бар
• Максимальний тиск у трубопроводі – 10 бар
• Поєднує в собі одночасно реле тиску та захист сухого ходу пристрою.
• Насосне обладнання запускається, коли тиск води в системі падає нижче налаштованої межі, використовуються заводські установки.
• Вимкнення насосного обладнання відбувається при досягненні верхньої межі тиску в системі водопостачання.
• Манометр – для візуального контролю тиску в системі.

Конструкція контролера

• Корпус виконаний з міцного пластику, стійкого до впливу вологи та механічних навантажень.
• Внутрішня електроніка надійно захищена від перепадів напруги.
• Вбудований манометр (аналоговий).
• Мережевий кабель.
• Діаметр патрубків підключення – 1”

Технічні умови для насосної станції

• Рідина, що перекачується: чиста вода
• Температура рідини, що перекачується: від + 5 ℃ до + 35 ℃
• Діапазон температур навколишнього середовища: від + 4 ° до + 40 °
• Необхідний захист насоса від впливу довкілля (волога, дощ, низькі температури)
